Software para fabrico de mobiliário

Programação CNC para fabrico em madeira

topsolid

WOOD CAM 2

O TopSolid Wood CAM é uma solução desenvolvida especificamente para a Indústria da Madeira

WOOD CAM 1

Integração CAD/CAM com reconhecimento automático de operações e materiais utilizados no CAD.

WOOD CAM 3

Ambiente 3D completo com máquina, peça e ferramentas que permite simulação da maquinação e deteção de colisões

WOOD CAM 4

Criação automática de documentação de fabrico

WOOD CAM 5

Criação de métodos e processos de fabrico, memorização das estratégias e adaptação das mesmas a uma nova peça

WOOD CAM 6

Maquinações 2D, 3D, 4D e 5D com possibilidade de Nesting

WOOD CAM 7

Pós-processadores desenvolvidos em estrita colaboração com os fabricantes de ferramentas de maquinação

WOOD CAM 8

Apoio técnico sempre que necessitar. Equipa com técnicos especializados em CAD e CAM preparados para o ajudar.

Pedir orçamento sem compromisso

Fazer Download do TopSolid Wood - Versão teste

TopSolid Wood CAM – Software de fabrico CNC para a indústria da madeira

TopSolid Wood CAM – Software de fabrico CNC para a indústria da madeira

A utilização no TopSolid Wood CAM através do modelo 3D do TopSolid Wood CAD, permite uma automatização avançada de fabrico e uma associatividade completa entre o estudo e a fabricação:

Reconhecimento em CAM das operações realizadas nas peças em CAD (calibragem, ranhura, entalhe,furação, perfilagem, caixa, etc);
Criação automática das ferramentas na base de dados CAM em relação à sua definição no CAD;
Relacionamento entre as matérias definidas no CAD e a base de dados de ferramentas CAM, para uma regulação automática das condições de corte;
Análise topológica para obter a lista de operações possíveis para a fabrico de uma face selecionada.

Ver brochura de TopSolid para madeira e mobiliário

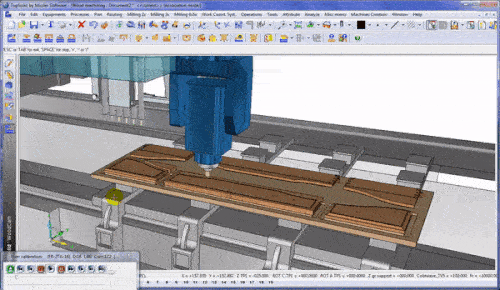

Ambiente 3D (Peça, Máquina, ferramentas) permite uma simulação completa:

Atualização do stock à medida em que as operações são feitas para uma simulação do uso da matéria;
Gestão de ferramentas e aglomerado;
Deteção de colisões e de ultrapassagem do percurso dos eixos.

Personalização da aplicação para uma melhor produtividade:

Criação de Documentação (fichas de ferramentas a preparar, de montagem, de gama, …);
Procedimentos interativos: TopSolid Wood CAM permite memorizar as estratégias e adaptá-las à peça a maquinar, de modo a evitar a repetição de todo o processo para cada peça.

Ver video de exemplo topSolid Wood CAD / CAM

Funcionalidades da Fabricação de TopSolid Wood CAM de 2 a 5 Eixos

Funcionalidades da Fabricação de TopSolid Wood CAM de 2 a 5 Eixos

Fresagem a 2,5 eixos ; 2 a 5 eixos posicionados;
Fresagem 3 eixos "simplificada" (fabrico iso-paramétrico sobre todas as formas);
Tratamento de superfícies, Contornos, Caixas, … sobre volumes ou perfis;
Furação com brocas múltiplas horizontais ou verticais;
Gestão das ferramentas na broca principal e no a agregado.
Desbaste, retoma do desbaste qualquer que seja a ferramenta utilizada e com interpolações circulares, otimização dos passos e crista constantes.
Fabrico em 3 eixos com gestão das formas de ferramentas, das zonas a evitar, superfícies de proteção, estratégias de maquinação por mergulho e direção de fabrico.
Contorno 3D com ou sem projeção sobre a peça.

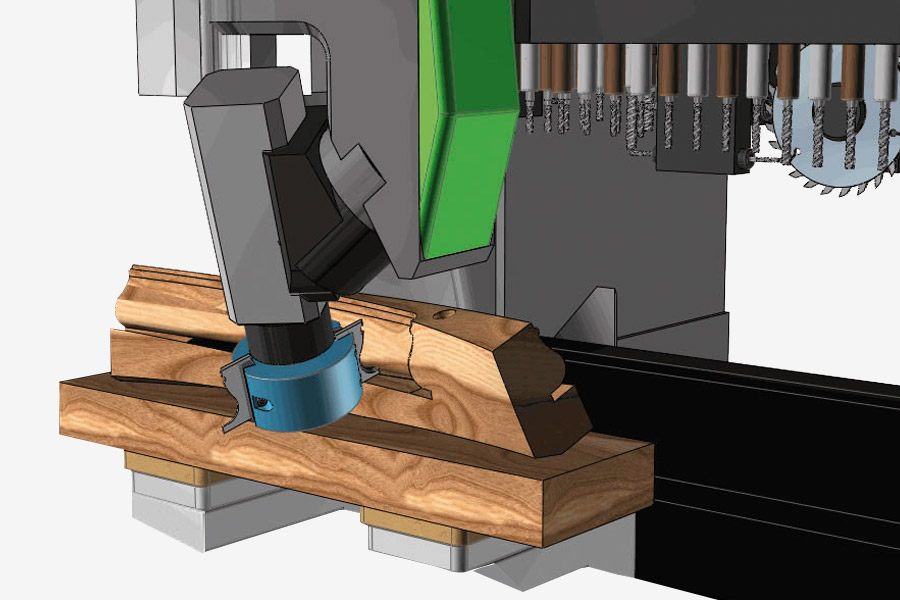

Perfilagem, abertura de ranhuras e entalhes em 4 e 5 eixos contínuos.
5 Eixos Swarf Machining
Sweeping a 5 eixos com gestão das cristas, do sentido de corte e dos ângulos e limites de trabalho na máquina.
Edição de trajetórias e ângulos.
Simulação da matéria retirada e otimização das trajetórias.

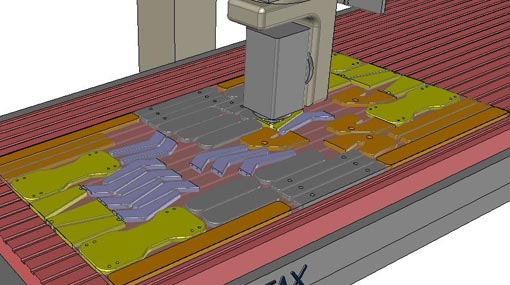

TopSolid Wood CAM: Extensão Nesting

TopSolid Wood CAM: Extensão Nesting

Módulo Complementar de nesting para Fabrico. O módulo de nesting permite colocar de forma otimizada várias peças de qualquer formato num stock / painel definido.

As peças de um projeto TopSolid Wood, selecionadas manualmente ou por critérios de matéria e espessura, são imbricadas automaticamente segundo uma estratégia previamente configurada pelo utilizador:

Personalização do Stock;
Definição da estratégia de disposição;
Modificação manual de uma disposição;
Análise automática do resultado de disposição no TopSolid Wood CAM para fabricação.

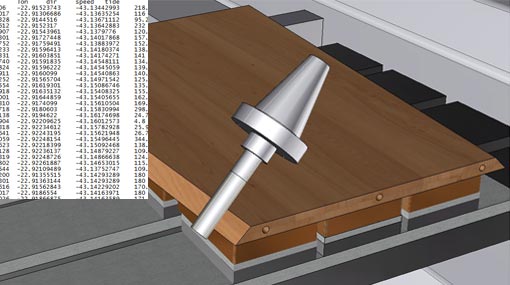

TopSolid Wood CAM: Pós-Processadores

TopSolid Wood CAM: Pós-Processadores

Os nossos pós-processadores são realizados à medida, tendo em conta os parâmetros das máquinas do cliente:

Cinemática (Eixos);
Comando Numérico;
Opções (Agregados, posicionamento e conservação da peça, …);
Pós-processador específico consoante a necessidade do cliente.
Albatros, Osai, WoodWop, Xilog, etc.

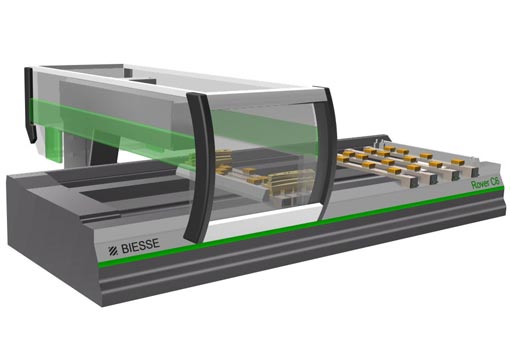

Exemplos de máquinas

cnc Alberti cnc Biesse cnc holzher cnc homag cnc ima cnc Masterwood cnc Morbidelli cnc scm

Algumas referências TopSolid na indústria da Madeira

O esboço criado nas lojas, está pronto para fabrico!

Topsolid WOOD Design Topsolid WOOD CAM Topsolid PLANNER
